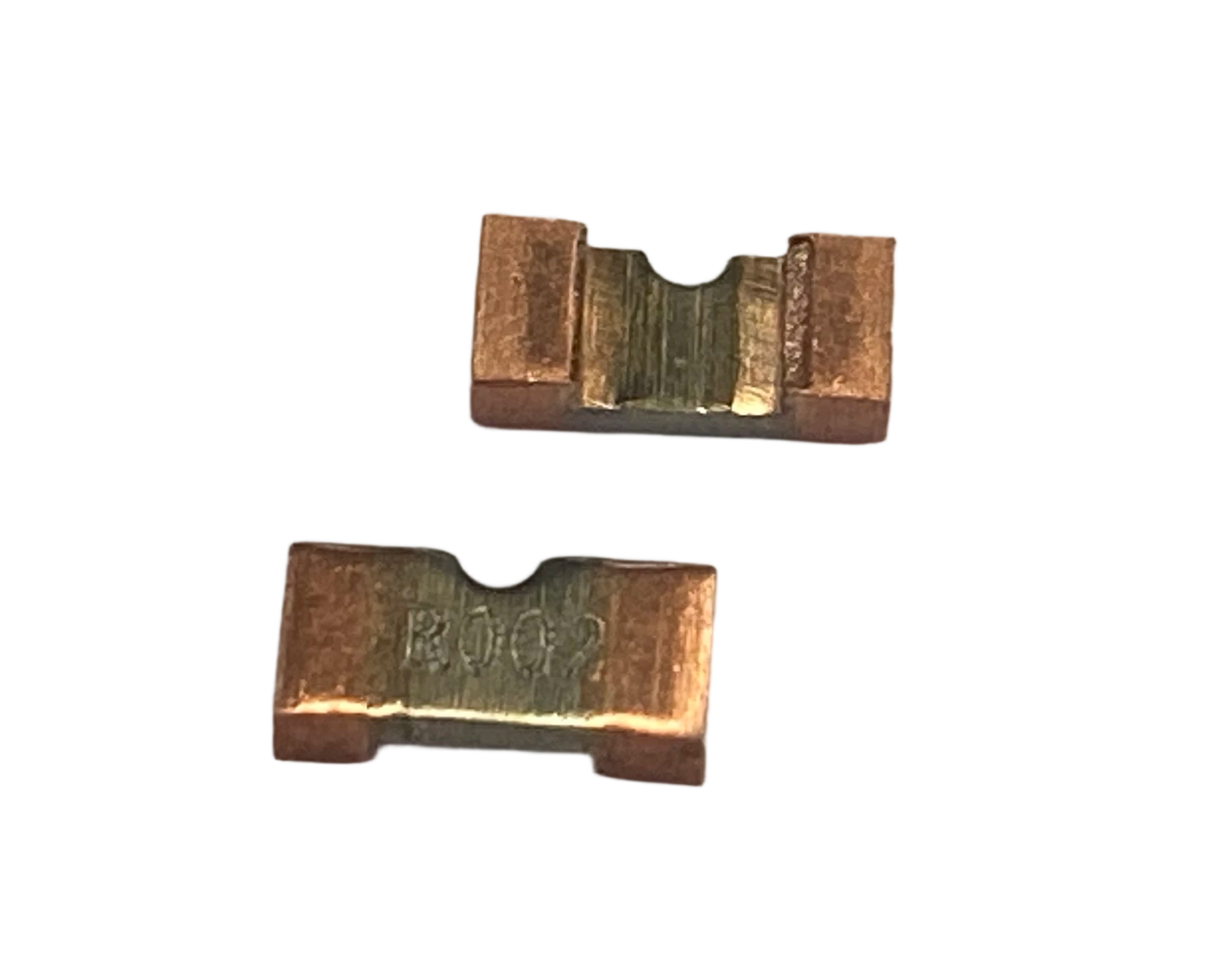

低阻值分流器是一種通過產生與電流成比例的微小電壓降來實現高精度電流測量的電子元件,其核心優勢在于低阻值設計可最大限度減少對被測電路的干擾?以下是其典型產品應用場景及技術邏輯解析:
- 電力能源領域
智能電表與電網監測
在智能電網中,低阻值分流器(通常0.1mΩ以下)被集成于電能表電流采樣模塊,通過毫伏級電壓信號實現交流/直流大電流的精確計量?其低阻特性可避免傳統互感器帶來的相位誤差,滿足IEC 62053國際計量標準?
高壓直流輸電(HVDC)
在±800kV特高壓直流工程中,分流器用于換流閥組電流監測,阻值低至0.01mΩ級,配合高速ADC實現納秒級電流波形捕獲,保障柔性直流輸電系統的穩定性?
- 新能源汽車產業
電池管理系統(BMS)
動力電池包內,分流器(典型阻值0.05mΩ)串聯于主回路,通過實時采集充放電電流(可達1000A以上),結合庫侖計數法實現SOC(剩余電量)估算,誤差控制在±2%以內?
電機控制器(MCU)
在800V高壓平臺電機驅動中,分流器監測相電流波形,阻值降低至0.02mΩ可減少I²R損耗(如200A電流時功耗僅0.8W),同時滿足功能安全ISO 26262 ASIL D等級要求?
- 工業自動化與高端制造
伺服電機驅動
在數控機床?機器人關節等場景,分流器(0.1mΩ)直接嵌入驅動器功率模塊,通過高頻采樣(>100kHz)實現電流環閉環控制,響應延遲<1μs,顯著提升動態性能?
精密電阻焊設備
汽車車身點焊機采用定制化分流器(0.03mΩ),在10kA脈沖電流下輸出300mV信號,配合PLC實現焊接能量精確控制(誤差<1%),避免虛焊或過熔?
- 可再生能源系統
光伏逆變器
在集中式逆變器中,分流器(0.02mΩ)監測直流母線電流,結合MPPT算法優化功率轉換效率,在50℃環境溫度下溫漂<50ppm,保障25年壽命周期內精度穩定?
風力發電變流器
雙饋風電機組采用三電平拓?fù)浣Y(jié)構,分流器(0.01mΩ)嵌入每個IGBT模塊,實時檢測橋臂電流,配合主動短路保護(ASC)實現10ms內故障隔離?
- 航空航天與軌道交通
高鐵牽引系統
CR400AF型動車組牽引變流器中,分流器(0.005mΩ)監測牽引電機電流,在3200A持續電流下輸出16mV信號,滿足EN 50155軌道車輛電子設備標準?
衛星電源系統
在低軌衛星鋰離子蓄電池組中,分流器(0.1mΩ)用于充放電電流監測,在-55℃~125℃極端溫度下保持±0.1%精度,確保能源管理單元(EPS)可靠運行?
- 科研與醫療領域
脈沖功率實驗
在電磁炮?Z箍縮等高功率脈沖裝置中,分流器(0.001mΩ)配合Rogowski線圈,實現MA級瞬態電流測量,上升沿捕捉能力達100kA/μs?
醫用CT電源
在第三代雙源CT高壓發生器中,分流器(0.05mΩ)監測X射線管陽極電流,配合DSP實現200kW功率輸出的閉環控制,確保圖像層厚精度<0.5mm?
技術發展趨勢
隨著SiC/GaN器件普及,分流器正朝更低阻值(<0.001mΩ)?更高帶寬(>1MHz)方向發展,同時采用錳銅合金+鍍金工藝?四端子凱爾文連接等創新,進一步降低熱電勢(<0.1μV/℃)和電感效應(<5nH),滿足新能源汽車800V平臺?數據中心48V供電等新興場景需求?
