Bo-Bright PD-20W充電器內部采用昂寶快充電源方案，采用OB2631U+OB2013B高集成開關電源方案，外圍元件精簡。協議芯片來自天德鈺，采用JD6606S+FP6601A兩顆協議芯片分別用于USB-C和USB-A接口。芯片內置全面的保護功能，讓充電更加安全。
該款PD-20W快充采用1A1C接口設計，雙口同事輸出均為5V3A，USB-B口支持18W快充，TYPE-C口支持20W快充。

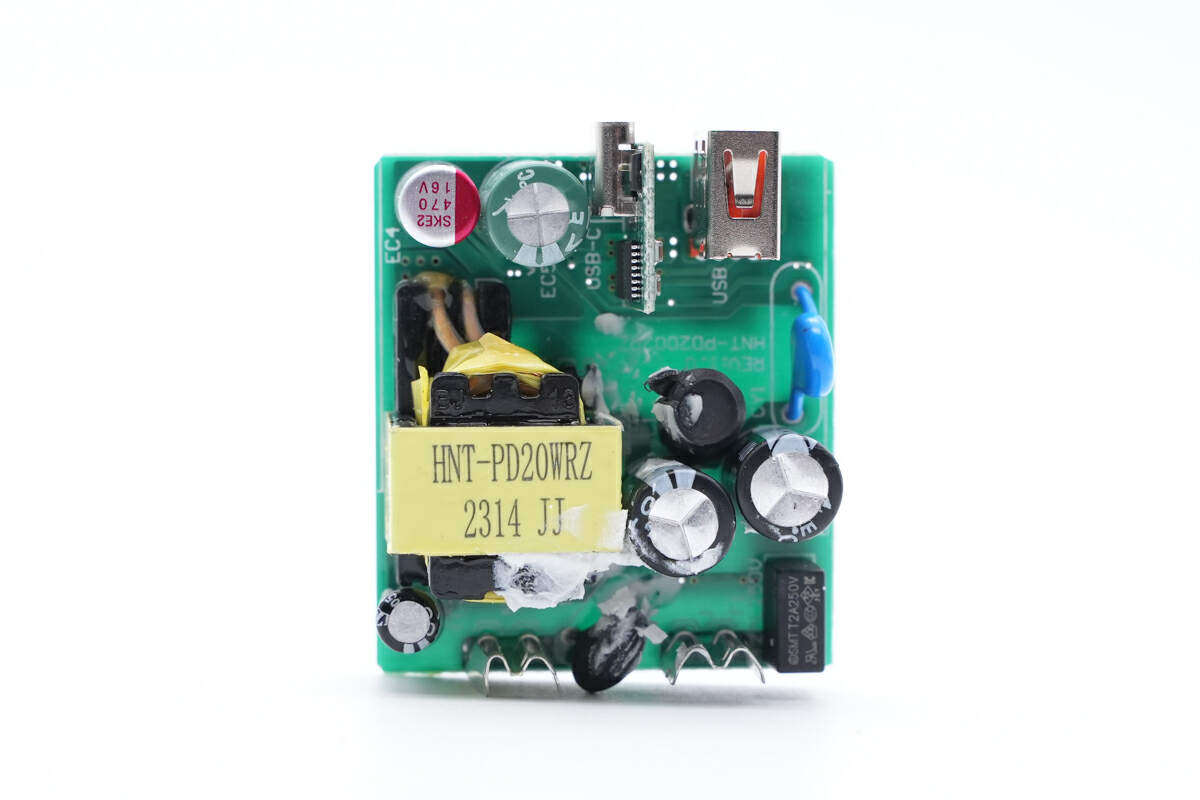

PCBA模塊正面一覽，底部焊接NTC熱敏電阻，保險絲，高壓濾波電容和差模電感。左側焊接變壓器，上方焊接濾波電容。USB-C母座焊接在垂直小板上，協議芯片也焊接在同一塊小板上。

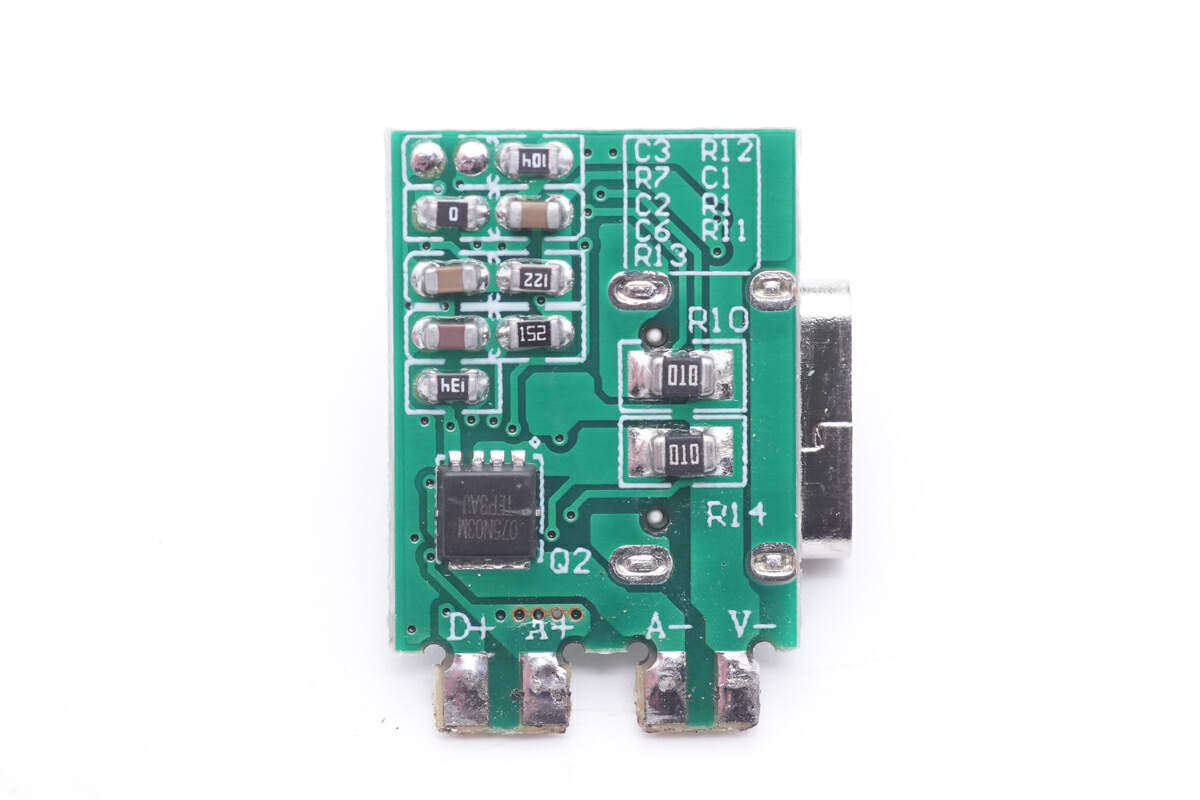

小板背面焊接兩顆10mΩ電流取樣
合金電阻和一顆VBUS開關管。
￥0.1485
STE0805MW75R010F

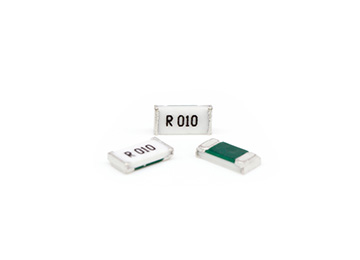

合金電阻 ,0805 ,0.01R(10mR) ,±1% ,3/4W ,MnCu ,±50PPM
￥0.1485
STE1206M1W0R010F
合金電阻 ,1206 ,0.01R(10mR) ,±1% ,1W ,MnCu ,±50PPM
@ser[WALTER-STE-1206-M]

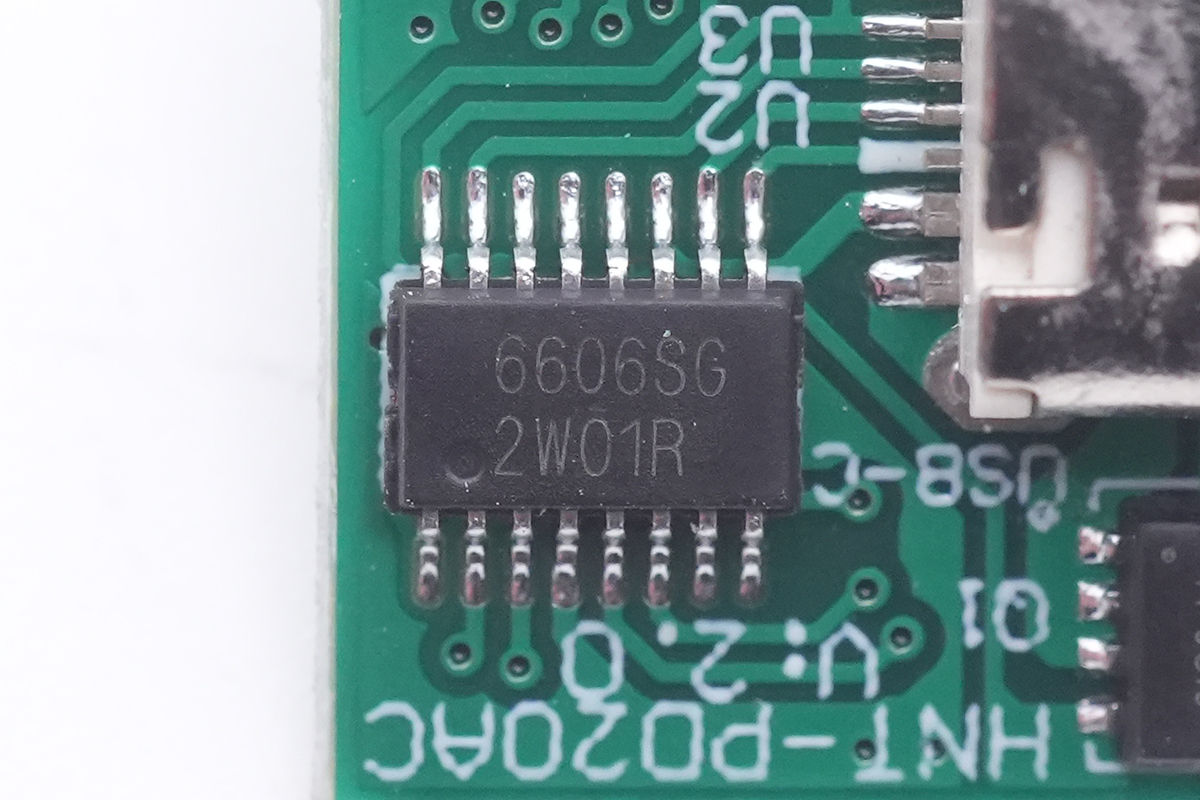

其中上方一顆協議芯片來自天德鈺，型號JD6606S，是一顆高性能和高兼容性的快充協議芯片，采用CPC-16L封裝。該芯片通過了USB PD 3.0認證，TID：3768。不僅支持USB PD3.0快充，還支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議。
天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。
